EFFORT DE POINCONNAGE

ATTENTION !
La force maximale que peut exercer une machine de poinçonnage est limitée (environ 200 000 N pour une ARIES 222). Dans le cas d'épaisseurs élevées, de matériaux résistants et/ou d' outils de grandes dimensions, il peut être utile d'effectuer une vérification de l'effort de poinçonnage.

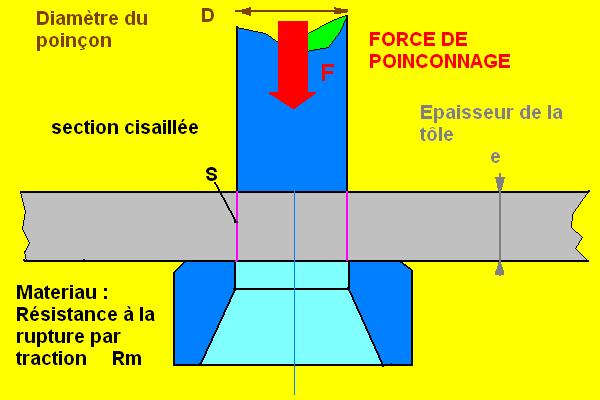

L'effort de poinçonnage dépend de la resistance Rpc, Résistance pratique au cisaillement du matériau, et de la section cisaillée :

F = Rpc x S

La section cisaillée est égale au produit du périmètre de la découpe par l'épaisseur de la tôle:

S = perimètre x e

La Resistance pratique au cisaillement est égale en théorie à 0.5 x Rm, en pratique elle peut représenter
0.6 à 0.8 Rm, cette valeur dépend du jeu utilisé, plus le jeu est important, plus le coefficient devient grand, on se rapproche en effet du cas d'une rupture par traction lorsque le jeu est important.
