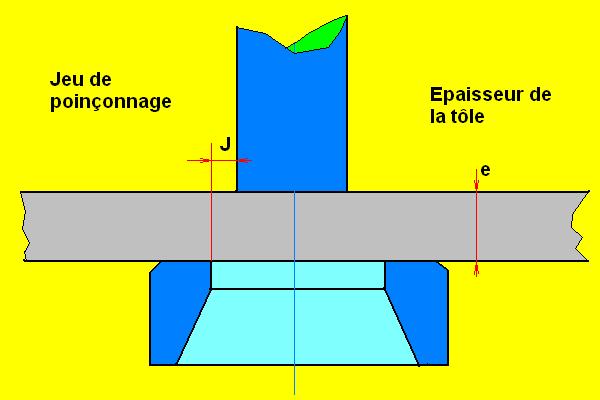

JEU DE POINCONNAGE

Le jeu recommandé par AMADA est :

J = 0.08 x e

Il faut prendre en compte deux fois le jeu pour trouver la différence entre la dimension du poinçon et la dimension de la matrice

Exemple : Si e = 3 alors j = 3 x 0.08 = 0.24mm
et si le diamètre du poinçon et de 16mm alors
diamètre matrice = diamètre poinçon + 2 x 0.24 = 16.48mm, nous prendrons donc un ensemble poinçon matrice avec un jeu de 0.5mm
